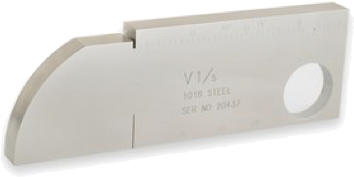

Il Blocco V1 è il blocco di riferimento per tutte le calibrazioni degli strumenti a ultrasuoni eseguite con sonde piane o angolate. Il blocco può essere realizzato in acciaio 1018, in inox 304 o in alluminio 7075-T6. Conforme alle EN ISO 2400 2012
Il Blocco V2 è il blocco di riferimento per tutte le calibrazioni degli strumenti a ultrasuoni eseguite con mini angolate o focalizzate . Il blocco può essere realizzato in acciaio 1018, in inox 304, in duplex o in alluminio 7075-T6 nelle larghezze 12,5 / 20 / 25 / 40 mm. Conforme alle EN ISO 7963 2010.
Il blocco ASTM E317, la figura 1, viene utilizzata per valutare le caratteristiche di linearità orizzontale e verticale degli strumenti ad ultrasuoni. In conformità con ASTM E317
Il blocco ASTM E317, la Figura 6 è utilizzata per valutare le caratteristiche di risoluzione degli strumenti ad ultrasuoni con la risoluzione vicina e lontana. In conformità con ASTM E317.
Il set di 19 blocchi ASTM E 127 (7075 Alum) o ASTM E 428 (per tutti gli altri materiali) è il set di Distanza Ampiezza. Tutti i fori FBH hanno lo stesso diametro e le distanze di percorso nel metallo sono 1/16 “, 1/8”, 1/4 “, 3/8”, 1/2 “, 5/8”, 3/4 “, 7/8 “, 1”, 1-1 / 4 “, 1-3 / 4”, 2-1 / 4 “, 2-3 / 4” 3-1 / 4 “, 3-3 / 4”, 4-1 / 4 “, 4-3 / 4”, 5-1 / 4 “e 5-3 / 4”. Questo set è utilizzato per determinare la relazione tra il percorso UT e l’ampiezza del segnale, confrontando le risposte ottenute.
Set di set di base ASTM E 127 (7075 Alum) o ASTM E 428 (per tutti gli altri materiali) composto da 3/64 a 3 “, 5/64 a 1/8”, 1/4 “, 1/2”, 3 / 4 “, 1-1 / 2”, 3 “e 6” e 8/64 a 3 “e 6”. Questo set viene utilizzato per determinare la Zona Morta, la Sensibilità, la Distanza e la Misura di Linearità di Ampiezza dell’area.
Il set di 8 blocchi ASTM E 127 (7075 Alum) o ASTM E 428 (per tutti gli altri materiali) è il set di ampiezza, con blocchi da 1/64, 2/64, 3/64, 4/64, 5/64, 6/64, 7 / 64 e 8/64 a 3″. Questo set è utilizzato per determinare la relazione tra la dimensione del difetto e l’ampiezza dell’eco, confrontando la risposta del segnale.
Questo blocco è utilizzato per determinare le capacità di risoluzione e la sensibilità, rilevare l’ampiezza/area e l’ampiezza/distanza per le sonde piane focalizzate.

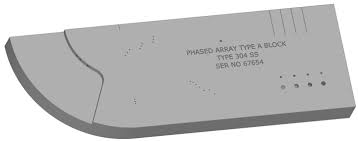

Il blocco di calibrazione “tipo A” è utilizzato per l’impostazione iniziale e durante la calibrazione di un’unità a ultrasuoni Phased Array. Questo blocco ha dimensioni simili a un blocco di tipo IIW, ma è stato appositamente progettato per le applicazioni con sonde PA.

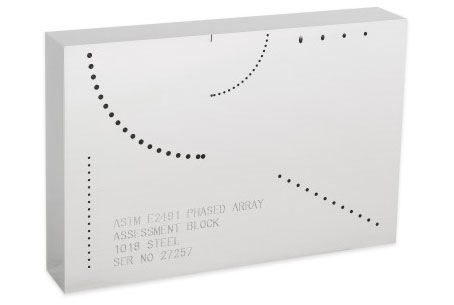

Il blocco di calibrazione Phased Array Tipo “B” utilizzato per la caratterizzazione del fascio e la valutazione delle caratteristiche di prestazione del sistema. Conforme alla ASTM E2491
Il blocco di riferimento AWS viene utilizzato per controllare le capacità di risoluzione delle sonde angolate. Contiene 3 serie di diametri da 0,625 “per 45 °, 60 ° e 70 °. Secondo la specifica D2.0 di AWS W.H. e il codice di saldatura strutturale ANSI / AWS D1.1.

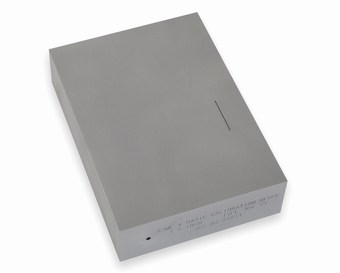

Il blocco ASME Sec. V Art. 4 Figura T-434.2.1 è utilizzato per la definizione dei difetti di base per controllo UT delle saldature. Il blocco contiene tre fori laterali posizionati sullo spessore a ¼, ½ e ¾T. Inoltre contiene due intagli in EDM che misurano il 2% dello spessore. In conformità con ASME.

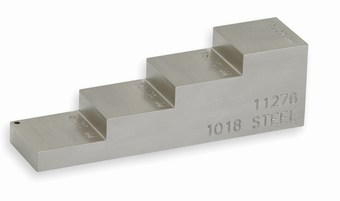

Il blocco di calibrazione per la misura di spessore a 4 gradini, possono avere varie superfici di contatto per adattarsi tutti i tipi di sonde. In conformità con ASTM E797.

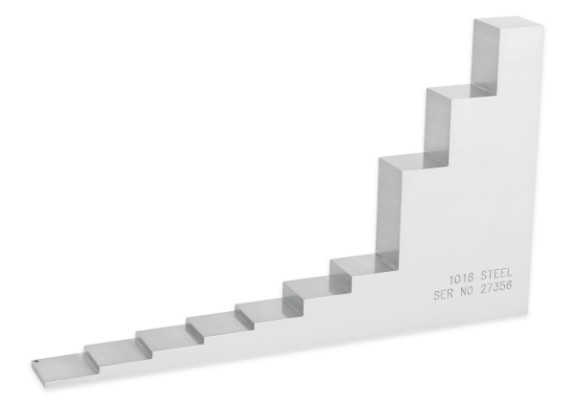

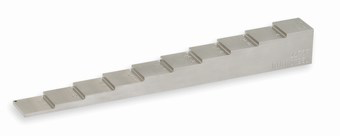

Il Blocco di calibrazione per la misura di spessore e della linearità in versione da 10 gradini misura da 2,5 mm a 25,0 mm in incrementi di 2,5 mm. Il piano di misura 20mm x20mm.
Il Blocco di calibrazione per la misura di spessore realizzati secondo i Vostri disegni con svariati tipi di materiale.

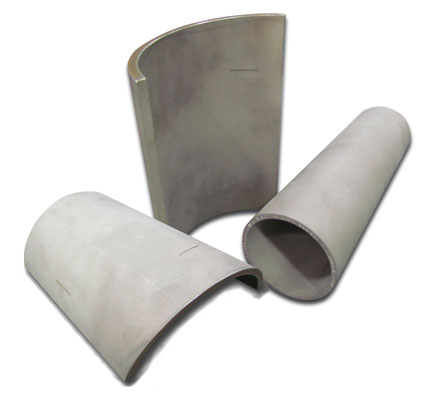

Questi blocchi per la calibrazione dei tubi sono appositamente realizzati per il controllo Phased Array UT (PAUT) in conformità con le normative ASME ed EN. Sono realizzati con intagli longitudinali e trasversali e con fori SDH.
